แม่พิมพ์ฉีดสำหรับกรอบแว่นตา

แม่พิมพ์ฉีดสำหรับกรอบแว่นตาหมายถึงแม่พิมพ์ที่ออกแบบเป็นพิเศษสำหรับการผลิตกรอบแว่นตาพลาสติก (ส่วนประกอบต่างๆ เช่น ขอบเลนส์ ขาแว่น และขายึดแผ่นรองจมูก) โดยผ่านกระบวนการฉีดขึ้นรูป หน้าที่หลักคือการฉีดพลาสติกเฉพาะกรอบแว่นตาที่หลอมละลาย เช่น TR90, PC และ ABS ลงในแม่พิมพ์ผ่านช่องที่มีความแม่นยำและระบบ gating ทำให้เกิดส่วนประกอบของกรอบแว่นตาที่ตรงตามหลักสรีรศาสตร์และความแม่นยำของมิติสูง (ความคลาดเคลื่อน ±0.02 มม.) เมื่อเปรียบเทียบกับแม่พิมพ์กรอบแว่นตาโลหะแบบดั้งเดิม (การประมวลผลที่ซับซ้อนและต้นทุนสูง) แม่พิมพ์ฉีดสำหรับกรอบแว่นตาสามารถตระหนักถึงการขึ้นรูปแบบบูรณาการของพื้นผิวโค้งที่ซับซ้อน (เช่น ความโค้งของขอบเลนส์และโค้งงอขมับ) และโครงสร้างการทำงาน (เช่น รูยึดบานพับและช่องเสียบการ์ดแผ่นรองจมูก) ที่มีประสิทธิภาพการผลิตสูง (การออกแบบหลายช่อง วงจรการผลิตแม่พิมพ์เดี่ยวใช้เวลา 15-25 วินาที) มีการใช้กันอย่างแพร่หลายในการผลิตกรอบแว่นตาพลาสติกจำนวนมาก เช่น แว่นสายตาสั้น แว่นกันแดด และแว่นตากีฬา

แม่พิมพ์ฉีด P&M สำหรับกรอบแว่นตาเบื้องต้น

1 ลักษณะสำคัญของแม่พิมพ์ฉีดสำหรับกรอบแว่นตา

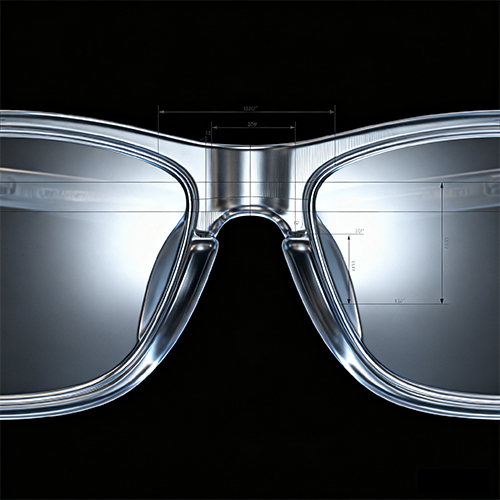

1. การควบคุมความแม่นยำของมิติ: ค่าเผื่อเส้นผ่านศูนย์กลางด้านในของขอบเลนส์คือ ±0.02 มม. (เพื่อให้แน่ใจว่าปรับให้เข้ากับขนาดเลนส์ได้) ส่วนเบี่ยงเบนความยาวของขาแว่นคือ ≤0.1มม. (เพื่อปรับให้เข้ากับผู้ที่มีเส้นรอบวงศีรษะต่างกัน) และข้อผิดพลาดระยะห่างของแป้นยึดแป้นจมูกคือ ≤0.05มม. (เพื่อหลีกเลี่ยงการกดดั้งจมูกเมื่อสวมใส่)  ความหยาบของพื้นผิวโพรง Ra≤0.012μm ทำให้มั่นใจได้ว่าพื้นผิวกรอบแว่นตาที่ขึ้นรูปนั้นเรียบและปราศจากรอยขีดข่วนโดยไม่ต้องขัดเพิ่มเติม

การออกแบบให้เหมาะสมกับพื้นผิวโค้ง: ขอบเลนส์ใช้การออกแบบช่องแอสเฟอริคัล (ข้อผิดพลาดของความโค้ง ≤0.5 °) เพื่อให้พอดีกับรูปร่างของลูกตา  ช่องของส่วนโค้งงอขมับได้รับการออกแบบตามส่วนโค้งด้านข้างของศีรษะ (ส่วนเบี่ยงเบนรัศมีความโค้ง ≤0.1 มม.) ให้พอดีกับรูปร่างด้านหลังใบหูเมื่อสวมใส่ โดยมีการกระจายแรงกดสม่ำเสมอ (ความดันต่อหน่วยพื้นที่ ≤0.3kPa)

ข้อกำหนดด้านความสมมาตร: ข้อผิดพลาดด้านสมมาตรของขอบเลนส์ซ้ายและขวาและช่องขมับคือ ≤0.03 มม. ทำให้มั่นใจได้ว่าค่าเบี่ยงเบนน้ำหนักซ้าย-ขวาของกรอบแว่นตาที่ขึ้นรูปอยู่ที่ ≤0.5 กรัม เพื่อหลีกเลี่ยงการเอียงเมื่อสวมใส่

2. การขึ้นรูปชิ้นส่วนหลายชิ้นแบบผสมผสาน ทำให้การประกอบง่ายขึ้น

กรอบแว่นตาประกอบด้วยส่วนประกอบหลายชิ้น และแม่พิมพ์ฉีดสามารถบรรลุการขึ้นรูปส่วนประกอบบางอย่างแบบผสมผสาน ช่วยลดขั้นตอนการประกอบที่ตามมา:

การผสานรวมวงแหวนกระจกและฉากยึดเสริมจมูก: ช่องแม่พิมพ์ออกแบบวงแหวนกระจกและฉากรองรับจมูกเป็นโครงสร้างทั้งหมด หลีกเลี่ยงความเสี่ยงที่กาวหลุดออกในการประกอบแบบแยกส่วนแบบดั้งเดิม และเพิ่มความแข็งแรงในการเชื่อมต่อถึง 50%

การออกแบบป่วงแบบซ่อน: ป่วงถูกติดตั้งไว้ในบริเวณที่มองไม่เห็น เช่น ปลายขากระจกหรือด้านล่างของโครงรองรับจมูก และสามารถประกอบได้โดยไม่ต้องตัดแต่งเพื่อหลีกเลี่ยงผลกระทบต่อรูปลักษณ์

3. การปรับให้เข้ากับคุณสมบัติของวัสดุที่หลากหลาย ประสิทธิภาพที่สมดุล และความสวยงาม

ประสิทธิภาพของวัสดุกรอบแว่นที่แตกต่างกัน (TR90, PC, ABS) นั้นแตกต่างกันอย่างมาก และจำเป็นต้องปรับแม่พิมพ์ให้เหมาะสมตามนั้น

4. การออกแบบการผลิตที่มีประสิทธิภาพ ลดต้นทุน

เพื่อตอบสนองต่อความต้องการในการผลิตกรอบแว่นตาจำนวนมาก การออกแบบแม่พิมพ์จึงเน้นย้ำถึงประสิทธิภาพสูง:

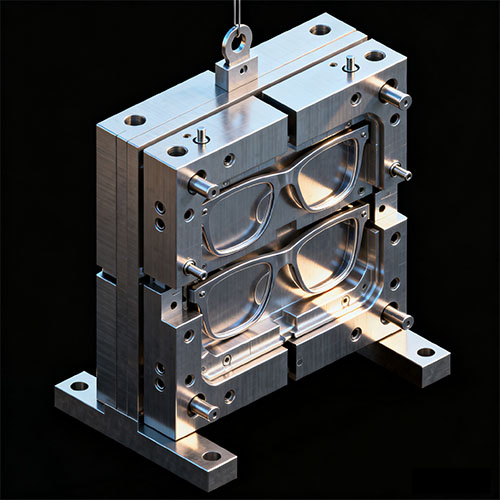

รูปแบบหลายช่อง: ใช้รูปแบบสมมาตรของแม่พิมพ์ 1 ชิ้นที่มี 4 ช่อง หรือ 1 แม่พิมพ์ที่มี 8 ช่อง

การออกแบบที่มีอายุการใช้งานยาวนาน: ช่องแม่พิมพ์ทำจากสแตนเลส S136 (ทนต่อการกัดกร่อนได้ดี) หรือเหล็กแม่พิมพ์งานร้อน H13 (ทนต่อการสึกหรอได้ดี) โดยมีอายุการใช้งานของแม่พิมพ์ ≥ 500,000 เท่า ซึ่งช่วยลดต้นทุนในการเปลี่ยนแปลงแม่พิมพ์บ่อยครั้ง

II กระบวนการผลิตแม่พิมพ์ฉีดสำหรับกรอบแว่นตา

1. การออกแบบผลิตภัณฑ์และการพัฒนาแม่พิมพ์

(1) การออกแบบผลิตภัณฑ์

การออกแบบโครงสร้าง: วาดโมเดล 3 มิติของกรอบแว่นตาโดยใช้ซอฟต์แวร์ CAD โดยเน้นที่การออกแบบความหนาของขอบตา รูปร่างหน้าตัดของขมับ ความสูงของส่วนรองรับจมูก และการปรับให้เข้ากับความสูงต่างๆ ของสันจมูก

(2) การพัฒนาแม่พิมพ์

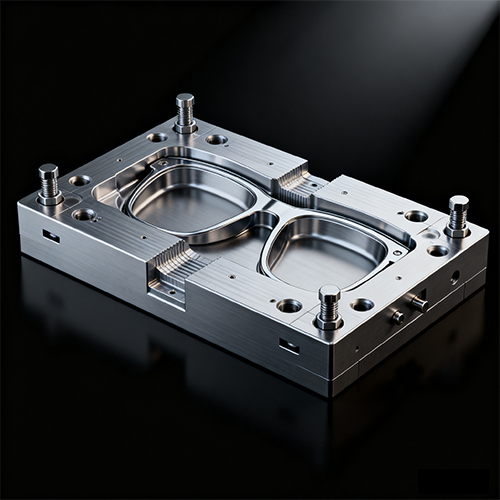

วัสดุแม่พิมพ์: ช่องแม่พิมพ์ทำจากสแตนเลส S136 (เหมาะสำหรับวัสดุที่ต้องการรูปลักษณ์สูง เช่น PC และ ABS โปร่งใส) หรือเหล็กแม่พิมพ์งานร้อน H13 (เหมาะสำหรับวัสดุแข็งเช่น TR90 โดยมีอายุการใช้งาน ≥ 500,000 ครั้ง) แกนนำและปลอกนำทำจากเหล็กแบริ่ง SUJ2 (ความแข็ง HRC58-62)

การประมวลผลโพรงแม่พิมพ์: การสร้างรูปร่างเบื้องต้นทำได้โดยการกัด CNC ห้าแกน ตามด้วยการปรับแต่งพื้นผิวที่ซับซ้อนด้วยการตัดเฉือนด้วยไฟฟ้า และสุดท้าย การขัดกระจกจะดำเนินการโดยใช้เครื่องขัดเพชร

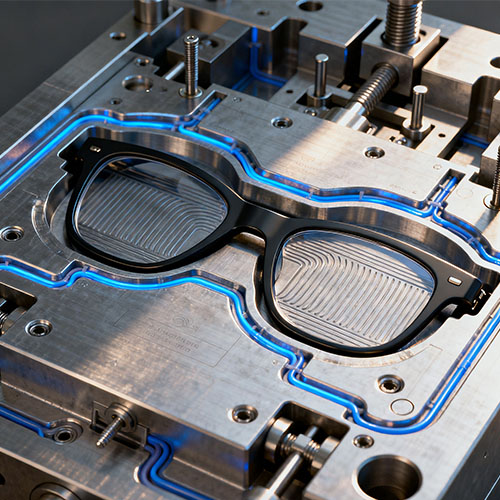

การออกแบบระบบทำความเย็น: พื้นที่วงแหวนกระจกใช้ทางน้ำแบบวงกลม และพื้นที่ขากระจกใช้ทางน้ำเชิงเส้นเพื่อให้แน่ใจว่ามีการระบายความร้อนสม่ำเสมอในแต่ละพื้นที่ ควบคุมเวลาในการทำความเย็นได้ภายใน 15-25 วินาที

2. การเตรียมวัตถุดิบและการฉีดขึ้นรูป

(1) การปรับสภาพวัตถุดิบ

(2) การฉีดขึ้นรูป

3. การตรวจสอบภายหลังการประมวลผลและคุณภาพ

แม่พิมพ์ฉีด P&M สำหรับกรอบแว่นตา (ข้อมูลจำเพาะ)

แม่พิมพ์ฉีด P&M สำหรับคุณสมบัติและการใช้งานกรอบแว่นตา

ตามตำแหน่งการใช้งานและความแตกต่างของผู้ใช้งานของกรอบแว่นตา การออกแบบแม่พิมพ์ฉีดและการเลือกใช้วัสดุมีความสามารถในการปรับตัวได้อย่างมาก สถานการณ์หลัก ได้แก่:

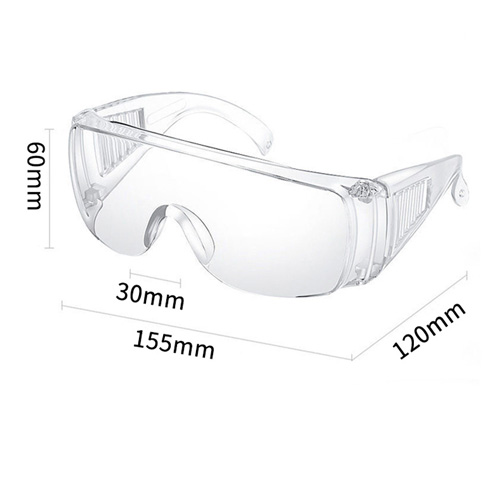

1. แม่พิมพ์แว่นตากีฬา

ข้อกำหนดหลัก: ความเหนียวสูง ทนต่อแรงกระแทก ทนทานต่อสภาพอากาศที่รุนแรง ปรับให้เข้ากับสถานการณ์กีฬากลางแจ้ง (วิ่ง เล่นสกี ปั่นจักรยาน) และสามารถทนต่อการชนที่รุนแรงและสภาพแวดล้อมที่รุนแรง

คุณสมบัติของแม่พิมพ์และวัสดุ:

ช่องแม่พิมพ์ใช้เหล็กแม่พิมพ์งานร้อน H13 (ทนต่อการสึกหรอได้ดี อายุการใช้งาน ≥500,000 รอบ) ช่องขอบเลนส์ได้รับการออกแบบให้มีความโค้งมาก (ปรับให้เข้ากับช่วงการป้องกันใบหน้า) และความหนาของผนังสม่ำเสมอ 1.5-2.0 มม. (เพิ่มความต้านทานแรงกระแทก)

ปรับให้เข้ากับวัสดุ TR90 (แรงกระแทก ≥60kJ/m² สามารถทนต่อการตกจากที่สูง 1.5 ม. โดยไม่แตกหัก) ระบบระบายความร้อนของแม่พิมพ์ใช้ช่องน้ำรูปวงแหวน (ระยะห่าง 8 มม.) และเวลาในการทำความเย็นคือ 25 วินาทีเพื่อให้แน่ใจว่าไม่มีความเครียดภายในหลังจากการขึ้นรูป TR90

ช่องขมับผสานพื้นผิวกันลื่น (ส่วนยื่นออกมาสูง 0.3 มม. ระยะห่าง 0.5 มม.) เพื่อปรับปรุงความมั่นคงในการสวมใส่และป้องกันการลื่นไถลระหว่างเล่นกีฬา

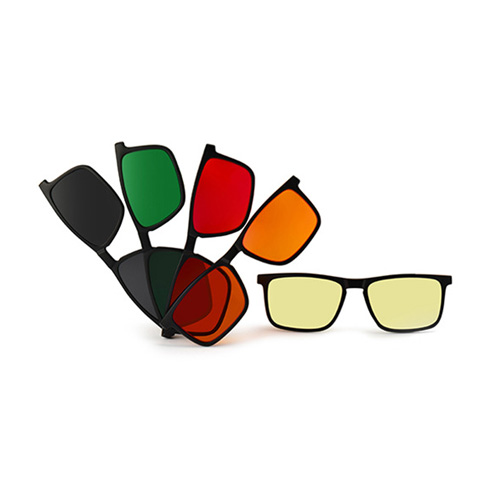

2. แม่พิมพ์แว่นกันแดด

ข้อกำหนดหลัก: รูปลักษณ์สวยงาม (เนื้อมันวาวสูง/เนื้อด้าน), ป้องกันรังสียูวี, น้ำหนักเบา เหมาะสำหรับการเดินทางในแต่ละวันและสถานการณ์การจับคู่แฟชั่น

ลักษณะของแม่พิมพ์และวัสดุ:

ช่องแม่พิมพ์ทำจากสแตนเลส S136 (Ra ≤ 0.008 μ m ขัดเงา) เข้ากันได้กับวัสดุโปร่งใส PC หรือวัสดุสี ABS ทำให้มั่นใจได้ว่าพื้นผิวของกรอบกระจกโปร่งใสและไร้ที่ติ

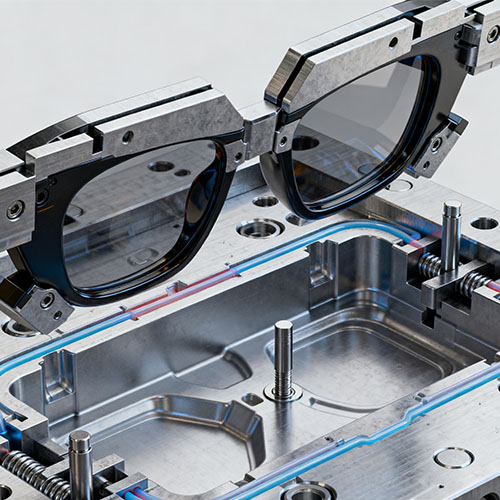

รองรับการฉีดขึ้นรูปสองสี (เช่น วงแหวนกระจกสีดำและขากระจกสีทอง) แม่พิมพ์มีกลไกการหมุน 180 ° (ความแม่นยำของตำแหน่ง ± 0.003 มม.) และไม่มีช่องว่างที่ชัดเจนที่ข้อต่อ (ช่องว่าง ≤ 0.01 มม.)

ร่องติดตั้งเลนส์โพลาไรซ์ที่สงวนไว้ (กว้าง 2.0 มม. ลึก 0.5 มม.) ในช่องวงแหวนกระจก โดยมีผนังร่องเรียบ (Ra ≤ 0.4 μ m) ทำให้มั่นใจได้ว่าเลนส์ได้รับการติดตั้งอย่างแน่นหนาโดยไม่หลวม

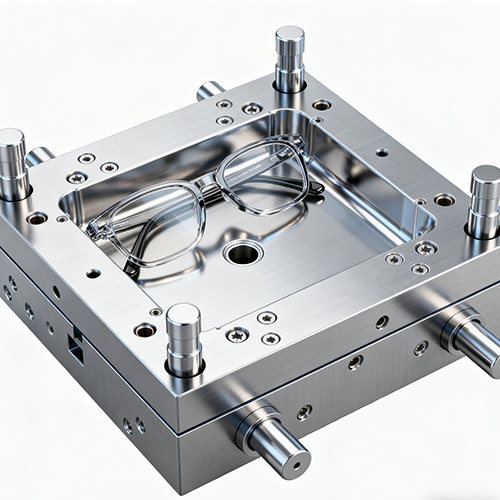

3. แม่พิมพ์กรอบแว่นตาสายตาสั้น

ข้อกำหนดหลัก: น้ำหนักเบา สวมใส่สบายสูง ขนาดที่แม่นยำ เหมาะสำหรับการสวมใส่ในระยะยาว (8-12 ชั่วโมง/วัน) ใช้ได้กับการติดตั้งเลนส์และการสวมสันจมูก

ลักษณะของแม่พิมพ์และวัสดุ:

ช่องแม่พิมพ์ใช้รูปแบบสมมาตรของแม่พิมพ์ 1 ชิ้นและ 8 ช่อง (ประสิทธิภาพ 240 ชิ้น/ชั่วโมง) และค่าเผื่อเส้นผ่านศูนย์กลางด้านในของวงแหวนกระจกคือ ± 0.02 มม. (เพื่อให้แน่ใจว่าเข้ากันได้กับเลนส์ที่มีองศาต่างกัน)

เหมาะสำหรับวัสดุ ABS (น้ำหนักเบา น้ำหนักเฟรมเดี่ยว ≤ 15 กรัม) ปรับความสูงของช่องรองรับจมูกได้ (8-12 มม. เหมาะสำหรับผู้ที่มีความสูงของดั้งจมูกต่างกัน)

กระบวนการปรับแต่ง

โรงงานและเกี่ยวกับเรา

NingBo Plastic Metal Product Co.,Ltd (P&M) ตั้งอยู่ในหยูเหยา หรือที่เรียกว่าเมืองแม่พิมพ์ อาณาจักรพลาสติก ทางตอนใต้สุดของสะพานหางโจวเบย์ ทางตอนเหนือของเซี่ยงไฮ้ ทางตะวันออกของท่าเรือหนิงโป เส้นคู่แคบของ State Road 329 บนการจราจรทางบก ทางทะเล และทางอากาศ เข้าสู่เครือข่ายเพื่ออำนวยความสะดวกในการขนส่ง

ด้วยความแข็งแกร่งทางเทคนิค วิธีการจัดการทางวิทยาศาสตร์ และบริการหลังการขายที่ดี ทำให้ผลิตภัณฑ์ได้รับความไว้วางใจและได้รับการต้อนรับอย่างลึกซึ้งจากลูกค้าจากทั่วทุกมุมโลก P&M มีระบบการพัฒนาและการผลิตที่ได้รับการปรับปรุงเพื่อให้บรรลุการออกแบบแม่พิมพ์ การผลิตผลิตภัณฑ์พลาสติก และการผลิตอัตโนมัติ ผลิตภัณฑ์หลักของเราคือการออกแบบและผลิตแม่พิมพ์พลาสติก ผลิตภัณฑ์พลาสติก ผลิตภัณฑ์โลหะ ผลิตภัณฑ์ 90% ขององค์กรของเราถูกส่งออกไปยังอเมริกา ยุโรป เยอรมนี ญี่ปุ่น ออสเตรเลีย ฯลฯ เป็นเวลาหลายปีที่บริษัทมุ่งมั่นที่จะวิจัยวัตถุดิบ บริษัทมีเครื่องหมายการค้าของตนเองและสิทธิบัตรหลายสิบฉบับ ซึ่งให้การสนับสนุนทางเทคนิคที่สะดวกยิ่งขึ้นสำหรับการผลิตแม่พิมพ์และการผลิตผลิตภัณฑ์ P&M เริ่มต้นธุรกิจในประเทศตั้งแต่ปี 2551 ชื่อโรงงาน Shundi Mould และเปิดตลาดต่างประเทศตั้งแต่ปี พ.ศ. 2557 เรายึดมั่นในหลักคุณภาพก่อนและหลังเสมอ ในขณะที่มอบผลิตภัณฑ์คุณภาพสูงสุดแก่ลูกค้า พยายามเพิ่มประสิทธิภาพการผลิตให้สูงสุดและลดเวลาในการผลิตให้สั้นลง เราภูมิใจที่จะบอกลูกค้าทุกคนว่าบริษัทของเราไม่เคยสูญเสียลูกค้าเลยนับตั้งแต่ก่อตั้ง หากมีปัญหากับผลิตภัณฑ์ เราจะหาวิธีแก้ปัญหาอย่างแข็งขันและรับผิดชอบจนถึงที่สุด

P&M ยึดมั่นในการตลาดที่มุ่งเน้นคุณภาพชีวิตและมุ่งเน้นไปที่การบริการที่มีคุณภาพและการพัฒนาผลิตภัณฑ์ใหม่ ๆ อย่างต่อเนื่องโดยมุ่งมั่นที่จะสร้างภาพลักษณ์องค์กรที่ดีขึ้นและเพื่อน ๆ ของเราทั้งในและต่างประเทศเพื่อดำเนินการแลกเปลี่ยนทางธุรกิจและความร่วมมือที่หลากหลาย สร้างความยอดเยี่ยม

การบรรจุ

บรรจุภัณฑ์ตามความต้องการของคุณ

1. ทางอากาศจะใช้เวลาจัดส่ง 3-7 วัน

สินค้าสามารถจัดส่งโดย DHL, Fedex, UPS

2. ทางทะเลเวลาในการจัดส่งจะขึ้นอยู่กับท่าเรือของคุณ

ไปยังประเทศในเอเชียตะวันออกเฉียงใต้ใช้เวลาประมาณ 5-12 วัน

ไปยังประเทศตะวันออกกลางใช้เวลาประมาณ 18-25 วัน

ไปยังประเทศในยุโรปใช้เวลาประมาณ 20-28 วัน

ไปยังประเทศอเมริกาใช้เวลาประมาณ 28-35 วัน

ออสเตรเลียใช้เวลาประมาณ 10-15 วัน

ไปยังประเทศในแอฟริกาใช้เวลาประมาณ 30-35 วัน

ชิ้นส่วนจักรยานของ P&M เน้นเด็กเป็นหลัก สร้างสมดุลระหว่างความปลอดภัย สุขภาพ และความสนุกสนาน มุ่งเติมสีสันอันสดใสให้กับวัยเด็กอันสวยงามของเด็กๆ เราหวังว่าจะได้ทำงานร่วมกับคุณเพื่อรับใช้ลูกหลานของเรา
