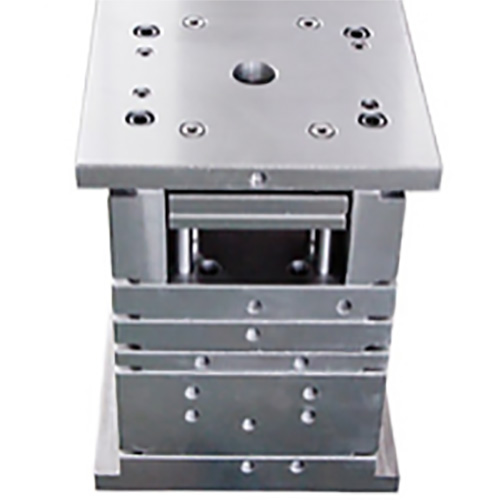

บทนำและการใช้ฐานแม่พิมพ์ฉีด

ฟังก์ชั่นหลักและส่วนประกอบโครงสร้างของกรอบแม่พิมพ์

1. คำจำกัดความพื้นฐาน

ที่แม่พิมพ์เฟรมของแม่พิมพ์ฉีดเป็นระบบโครงกระดูกของแม่พิมพ์ให้ตำแหน่งที่แม่นยำและการรองรับโครงสร้างสำหรับชิ้นส่วนแม่พิมพ์ คุณภาพของเฟรมแม่พิมพ์ส่งผลโดยตรงต่ออายุการใช้งานแม่พิมพ์ (สูงสุด 500,000 ถึง 1 ล้านครั้งของการเปิดและปิด) และความแม่นยำในมิติของผลิตภัณฑ์ (สูงถึง± 0.02 มม.)

2. โครงสร้างทั่วไป

1). โมดูลพื้นฐาน: ฐาน, บล็อกคงที่ ทำจาก qt600 ductile iron, flatness ≤0.02mm/m, สามารถทนต่อแรงหนีบได้สูงถึง 3000t

2). โมดูลการขึ้นรูป: เทมเพลตล่างเทมเพลตบน การรักษาด้วยเหล็ก S50C, ความแข็ง HRC28-32, ความหนาของแม่แบบความหนาของแม่แบบ± 0.01 มม.

3). ระบบคู่มือ: ชุดประกอบคอลัมน์คู่มือ, ปลอกคู่มือ 20cr carburizing และการดับ, ความแข็ง HRC58-62, พอดีกับการกวาดล้าง 0.01-0.03 มม., ความตรง≤0.005มม./300 มม.

4). ระบบการขับออก: แผ่นเข็มด้านล่างแผ่นน้ำที่ต่ำกว่า ตั้งค่าการเคลือบผิวไทเทเนียมไนไตรด์, ความขรุขระพื้นผิว RA0.2, การทำซ้ำการทำซ้ำจังหวะ± 0.02 มม.

โรงงานของเรามีแผนการออกแบบกรอบแม่พิมพ์ของตัวเองและแผนการออกแบบของเราเองสามารถลดต้นทุนแม่พิมพ์ได้มาก นอกจากนี้เรายังสามารถใช้เฟรมแม่พิมพ์มาตรฐานตามความต้องการของลูกค้า

ข้อดีของเฟรมแม่พิมพ์มาตรฐาน: ประหยัดเวลาในการทำแม่พิมพ์และทำให้การบำรุงรักษาแม่พิมพ์สะดวกยิ่งขึ้น

ข้อเสียของเฟรมแม่พิมพ์มาตรฐาน: เพิ่มต้นทุนแม่พิมพ์

ข้อกำหนดทางเทคนิคสำหรับการเลือกเฟรมแม่พิมพ์

1. การเลือกระบบขนาด

Long Kee Standard (LKM): แบ่งออกเป็นสามชุด: A/B/C, ความหนาของแผ่นความหนาของแผ่น A-type ± 0.01 มม. เหมาะสำหรับสาขาที่มีความแม่นยำสูงเช่นการแพทย์

มาตรฐาน HASCO: ข้อกำหนดเส้นผ่านศูนย์กลางของคอลัมน์คอลัมน์φ20-φ80มม., การทนความยาว± 0.02 มม

เฟรมแม่พิมพ์ที่กำหนดเอง: ความยาวเทมเพลตและขนาดความกว้าง± 0.05 มม

2. หลักการจับคู่วัสดุ

1) ชิ้นส่วนพลาสติกธรรมดา: เหล็กโครงสร้างคาร์บอน S50C, ดับและอุณหภูมิ HB180-220

2) ชิ้นส่วนพลาสติกวิศวกรรม: P20 เหล็กแข็งก่อน (HRC30-34), ความลึกของชั้นไนไตรด์ 0.15-0.25 มม.

3) ชิ้นส่วนที่โปร่งใสทางแสง: 420 สแตนเลส, สูญญากาศดับ HRC48-52, กระจกขัดเงา

จุดควบคุมคีย์สำหรับการใช้เฟรมแม่พิมพ์

1. กระบวนการติดตั้งและการดีบัก

การสอบเทียบเกณฑ์มาตรฐาน: ใช้แพลตฟอร์มหินอ่อนสำหรับการตรวจจับความแบนฐาน≤0.02มม./1000 มม.

ชุดประกอบคอลัมน์คู่มือ: ใช้กระบวนการประกอบแช่แข็ง (-196 ℃การระบายความร้อนไนโตรเจนของเหลว), สัญญาณรบกวน 0.005-0.008 มม.

การทดสอบแม่พิมพ์: ใช้ลวดตะกั่ว 0.03 มม. สำหรับการตรวจจับแม่พิมพ์การกวาดล้าง≤0.005มม.

2. ข้อมูลจำเพาะการบำรุงรักษาและการบำรุงรักษา

การบำรุงรักษารายวัน: คอลัมน์คู่มือการตรวจสอบการหล่อลื่น (ใช้จาระบีที่ใช้ลิเธียม NLGI ระดับ 2), ปริมาณการฉีดน้ำมัน 0.5-1ml/hole

การบำรุงรักษารายเดือน: วัดการสึกหรอของคอลัมน์คู่มือ (ค่าที่อนุญาต≤0.01mm/3 เดือน) และแทนที่ถ้าไม่ได้รับความอดทน

การบำรุงรักษาประจำปี: ตรวจสอบเทมเพลตการขนาน (≤0.02mm/m), คู่มือแขนงเส้นผ่าศูนย์กลางด้านใน (≤0.005มม.)

โซลูชันความผิดปกติทั่วไป

1. แม่แบบการเยื้องศูนย์≥ 0.05 มม.: ปลอกไวน์จะหมดลงจากความอดทนแทนที่แขนไกด์ (การกวาดล้างจะถูกกู้คืนเป็น 0.01-0.03 มม.) และบดคอลัมน์ไกด์

2. JECTOR JAM: ปลอกแผ่น Ejector Plate มีการหล่อลื่นไม่ดีทำความสะอาดวงจรน้ำมันเปลี่ยนน้ำมันไฮดรอลิก ISO VG32 และเพิ่มระบบหล่อลื่นส่วนกลาง

3. แฟลชที่รุนแรง: ความเรียบของแม่แบบไม่ทนทานใช้เครื่องบดพื้นผิวเพื่อซ่อมแซมความขรุขระพื้นผิวถึง RA0.4 และอัตราการบดของพื้นผิวการผสมพันธุ์คือ≥ 85%

โรงงานของเรามีประสบการณ์ 17 ปีในแม่พิมพ์การทำและมีประสบการณ์มากในฐานแม่พิมพ์ การผลิตฐานแม่พิมพ์เป็นหนึ่งในเทคโนโลยีพื้นฐานของเรา
